Segmentrückenradius in Breitenrichtung
| Formelzeichen | Rsegrax |
|---|---|
| Einheit | mm |
| Attribut-ID | tilting_pad_back_radius_axial |
| Numerische ID | 201374 |
| Datentyp | PMTechValue |

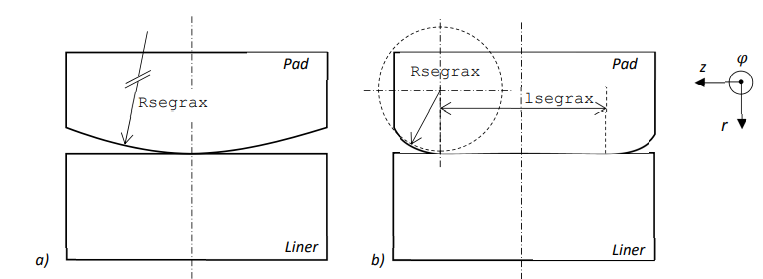

Die Parameter Rsegrax und lsegrax beschreiben die Form des Segmentrückens in axialer Richtung. Durch entsprechende Wahl der Parameter kann entweder ein Linienkontakt oder ein elliptischer Kontakt definiert werden. Die folgende Abbildung skizziert einen elliptischen Kontakt (lsegrax = 0) und einen Linienkontakt über die Länge lsegrax. Am Beginn und Ende des Linienkontaktes geht dieser stetig differenzierbar in den Radius Rsegrax über.
