Segmentrückenradius
| Formelzeichen | Rsegr |
|---|---|
| Einheit | mm |
| Attribut-ID | tilting_pad_back_radius |
| Numerische ID | 201364 |
| Datentyp | PMTechValue |
Die Kippsegmente des Rechenmodells stellen standardmäßig kreisringsektorförmige Körper dar. Mit den folgenden Parametern kann die Segmentgeometrie geändert werden. Insbesondere bei Verwendung des internen FE-Modells ist auf eine korrekte Eingabe des Segmentrückenradius zu achten, da dieser unter anderm starken Einfluss auf den Hertz’schen Kontakt zwischen Segmentrücken und -träger besitzt, der im Rahmen der FEA ausgewertet wird
- Rsegr - Segmentrückenradius in mm
- esegr - Exzentrizität des Segmentrückenkrümmungsmittelpuntes in mm

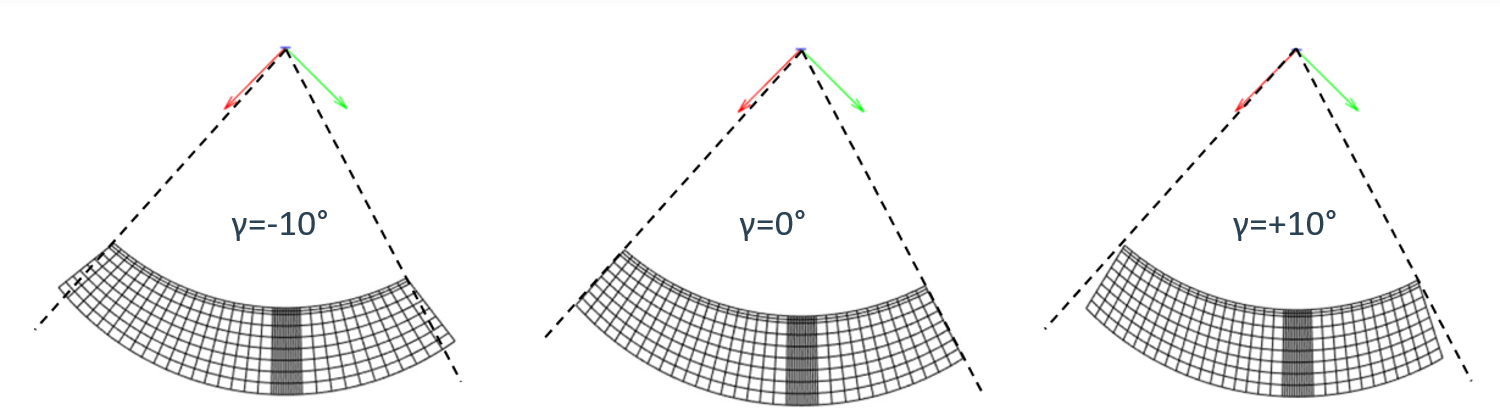

- gamma_LE - Neigungswinkel der Segmentstirnfläche am LE in °
- gamma_TE - Neigungswinkel der Segmentstirnfläche am TE in °
