Kopfrücknahmeradius
| Formelzeichen | rk |
|---|---|
| Einheit | mm |
| Attribut-ID | tip relief radius |
| Numerische ID | 443 |
| Datentyp | PMTechValue |
Kopfrücknahmehöhe hk, Kopfrücknahmewinkel αk und Kopfrücknahmeradius rk beschreiben gerade bzw. sphärische Kopfrücknahmen an der Schneidkante. Kopfrücknahmen sind optional und können beliebig mit Protuberanzen gepaart werden. Das Bezugssystem hat den Ursprung am Werkzeugkopf.

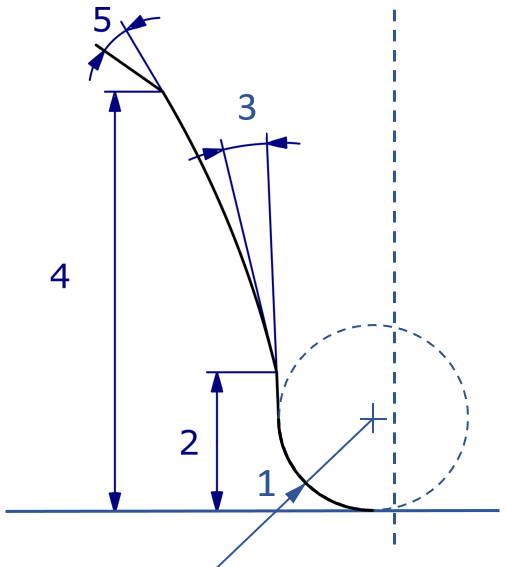

gerader Protuberanz (Innenmesser)
| 1 | Werkzeug-Kopfrundungsradius |
| 2 | Protuberanzhöhe |
| 3 | Protuberanzwinkel |
| 4 | Kopfrücknahme-Höhe |
| 5 | Kopfrücknahme-Winkel |
