Bestimmung des Kopfrücknahmefaktors
| Formelzeichen | XCa |
|---|---|
| Einheit | - |
| Attribut-ID | stplus_switch_iso_tr_15144_X_Ca_combo |
| Numerische ID | 10303 |
| Datentyp | PMString |
Der Kopfrücknahmefaktor wird bis zu einer Verzahnungsqualität von 6 angewendet (ISO 1328-1). Für Zahnräder mit geringerer Qualität wird der Faktor zu 1 gesetzt.
Der Kopfrücknahmefaktor kann nach den folgenden Methoden bestimmt werden:
Methode A
Hierbei wird die vorhandene Kopfrücknahme zur effektiven Kopfrücknahme ins Verhältnis gesetzt.

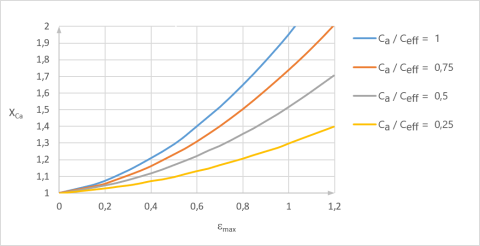

Diagramm Kopfrücknahmefaktor XCa nach Methode A ISO/TR 15144-1:
| XCa | Kopfrücknahmefaktor |
| εmax | Der betragsmäßig größere Wert aus ε1, ε2 |
| Ca | Kopfrücknahme |
| 1 | äußerer Einzeleingriffspunkt |
Methode B
Ist die gewählte Kopfrücknahme aus Sicht des Zahnradherstellers ausreichend, so kann Methode B gewählt werden.

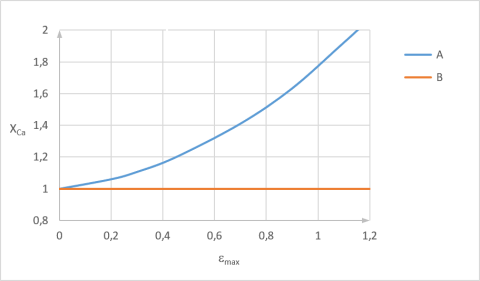

Diagramm Kopfrücknahmefaktor XCa nach Methode B ISO/TR 15144-1:
| XCa | Kopfrücknahmefaktor |
| εmax | Der betragsmäßig größere Wert aus ε1, ε2 |
| Ca | Kopfrücknahme |
| 1 | äußerer Einzeleingriffspunkt |
| A | Räderpaar mit aus Herstellersicht adequater Kopfrücknahme |
| B | Räderpaar ohne oder mit nicht adequater Kopfrücknahme |
