Geometrie der verspannten Teile

Die Geometrie der verspannten Teile beschreibt die Abmaße der verbundenen Bauteile und indirekt die Art der Krafteinleitung.

Es stehen folgende Auswahlmöglichkeiten zur Verfügung:

• Platten, hier wird davon ausgegangen, dass die Krafteinleitung zentrisch ist und die Platten so groß sind, dass sich der Druckkegel maximal ausdehnen kann (31°).

• Zylinder, hier wird die Krafteinleitung als zentrisch angenommen. Die Bauteildimensionen beschränken die Ausbildung des Druckkegels.

• Prismatischer Körper, die Krafteinleitung und Verspannung kann hier exzentrisch sein.

• Kreisringsegment, die Krafteinleitung und Verspannung kann hier exzentrisch sein. Das Kreisringsegment wird über Innen- und Außendurchmesser beschrieben, sowie einen Teilkreisdurchmesser auf dem sich eine vorgegebene Anzahl von Schrauben auf dem Kreis verteilen.

Durch die Auswahl wird automatisch die Verspannungsart Zentrisch oder Exzentrisch freigeschaltet. Wobei Platten und Zylinder immer zentrisch berechnet werden müssen. Der prismatische Körper und das Kreisringsegment werden methodisch exzentrisch berechnet. Setzt man aber den Abstand der Axialkraft a und den Abstand der Schraubenachse s_sym auf 0 hat man quasi wieder den zentrischen Fall.

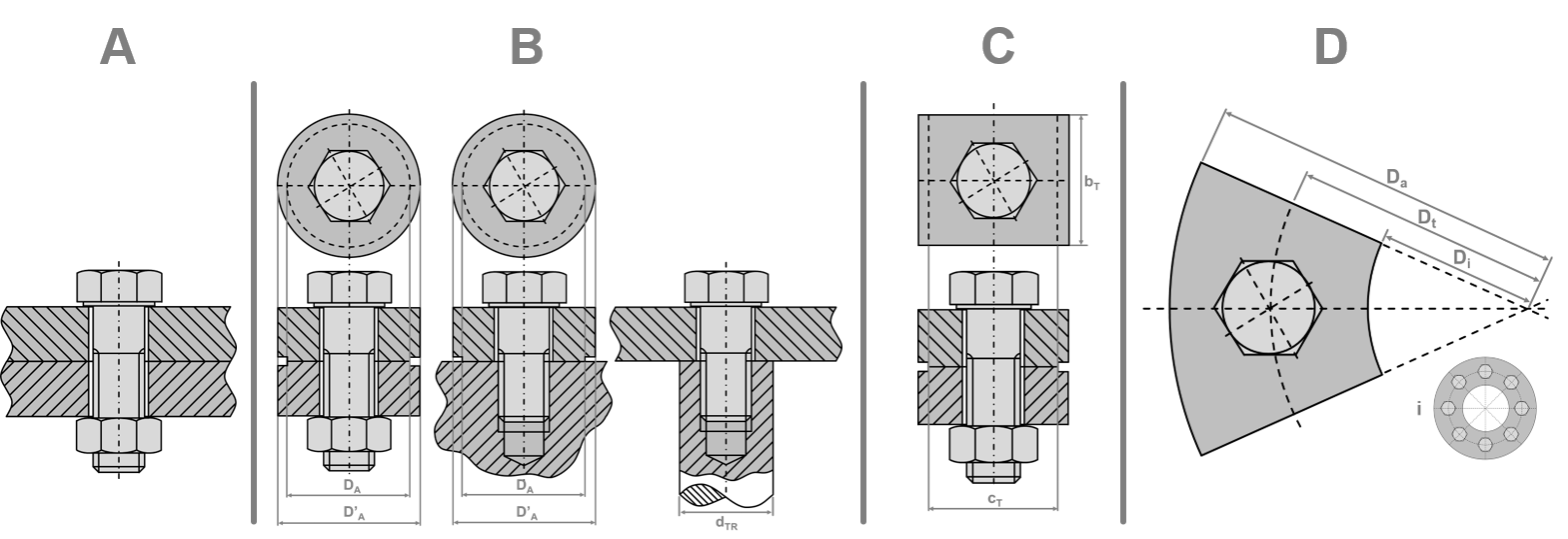

A Platten, B Zylinder, C Prismatischer Körper, D Kreisringsegment
